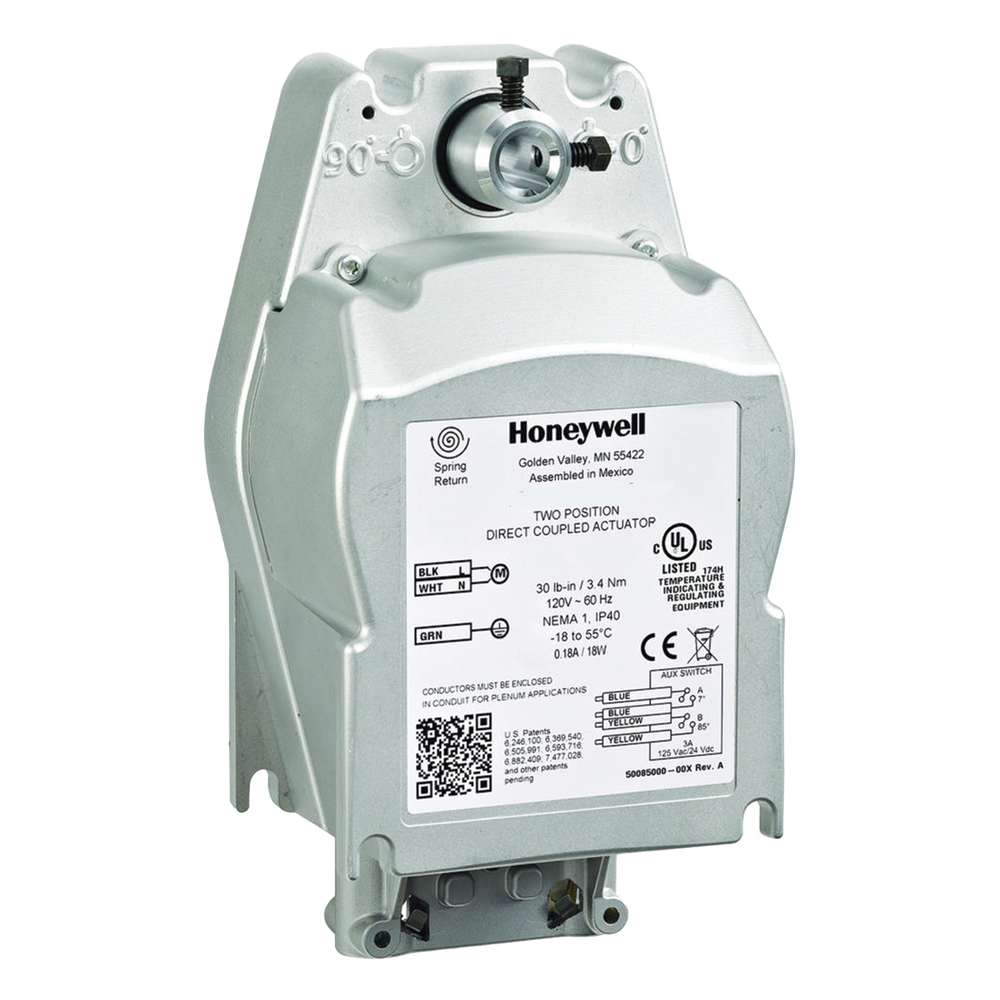

El MS4109F1010/U es un actuador de dos posiciones de acción rápida con retorno por resorte, diseñado para el control todo/nada de compuertas de humo y fuego mediante acoplamiento directo (DCA). Opera con alimentación de 120 VAC y señal de control SPST (Serie 40), permitiendo su integración directa en sistemas de automatización de edificios. Su construcción incluye retorno por resorte con tiempos de apertura y cierre de 15 segundos, torque nominal de 80 lb-in (9 N·m) a 350 °F y bloqueo máximo de 240 lb-in (27 N·m). El montaje reversible permite seleccionar rotación horaria o antihoraria del resorte sin componentes adicionales, mientras que su ángulo de rotación de 95° ± 3° no requiere fines de carrera. Certificado para sistemas de control de humo bajo UL555S, garantiza operación confiable en condiciones de alta temperatura hasta 350 °F en cumplimiento con códigos de seguridad.
Características Generales
- Acoplamiento directo (DCA) para control todo/nada de compuertas de humo y fuego
- Alimentación de 120 VAC, señal de control SPST (Serie 40)
- Retorno por resorte con apertura y cierre en 15 segundos
- Torque de 80 lb-in (9 N·m) a 350 °F, bloqueo máximo de 240 lb-in (27 N·m)
- Montaje reversible en rotación horaria o antihoraria del resorte
- Ángulo de rotación de 95° ± 3°, sin necesidad de fines de carrera
- Certificado para sistemas de control de humo UL555S hasta 350 °F
Desempeño
- Tipo de control: Dos posiciones, todo/nada
- Tiempo de acción: Apertura y cierre en 15 s
- Torque nominal: 80 lb-in (9 N·m) a 350 °F
- Torque de bloqueo máximo: 240 lb-in (27 N·m)
- Ángulo de rotación: 95° ± 3°
- Retorno: Por resorte
- Dirección de rotación: Horaria (CW) o antihoraria (CCW), reversible
- Certificación térmica: UL555S hasta 350 °F
Eléctricas y Mecánicas
- Voltaje de alimentación: 120 VAC
- Señal de control: SPST (Serie 40)
- Acoplamiento: Directo (DCA)
- Montaje: Reversible
- Fines de carrera: No requeridos
Contenido del Paquete
- Actuador MS4109F1010/U
- Retorno por resorte con apertura y cierre en 15 segundos para respuesta de emergencia
- Torque de 80 lb-in a alta temperatura con bloqueo máximo de 240 lb-in
- Montaje reversible para rotación horaria o antihoraria sin reconfiguración
- Acoplamiento directo sin necesidad de fines de carrera mecánicos
- Certificado UL555S para operación confiable hasta 350 °F en sistemas de humo
- Control SPST de un solo polo para integración sencilla con sistemas de automatización
