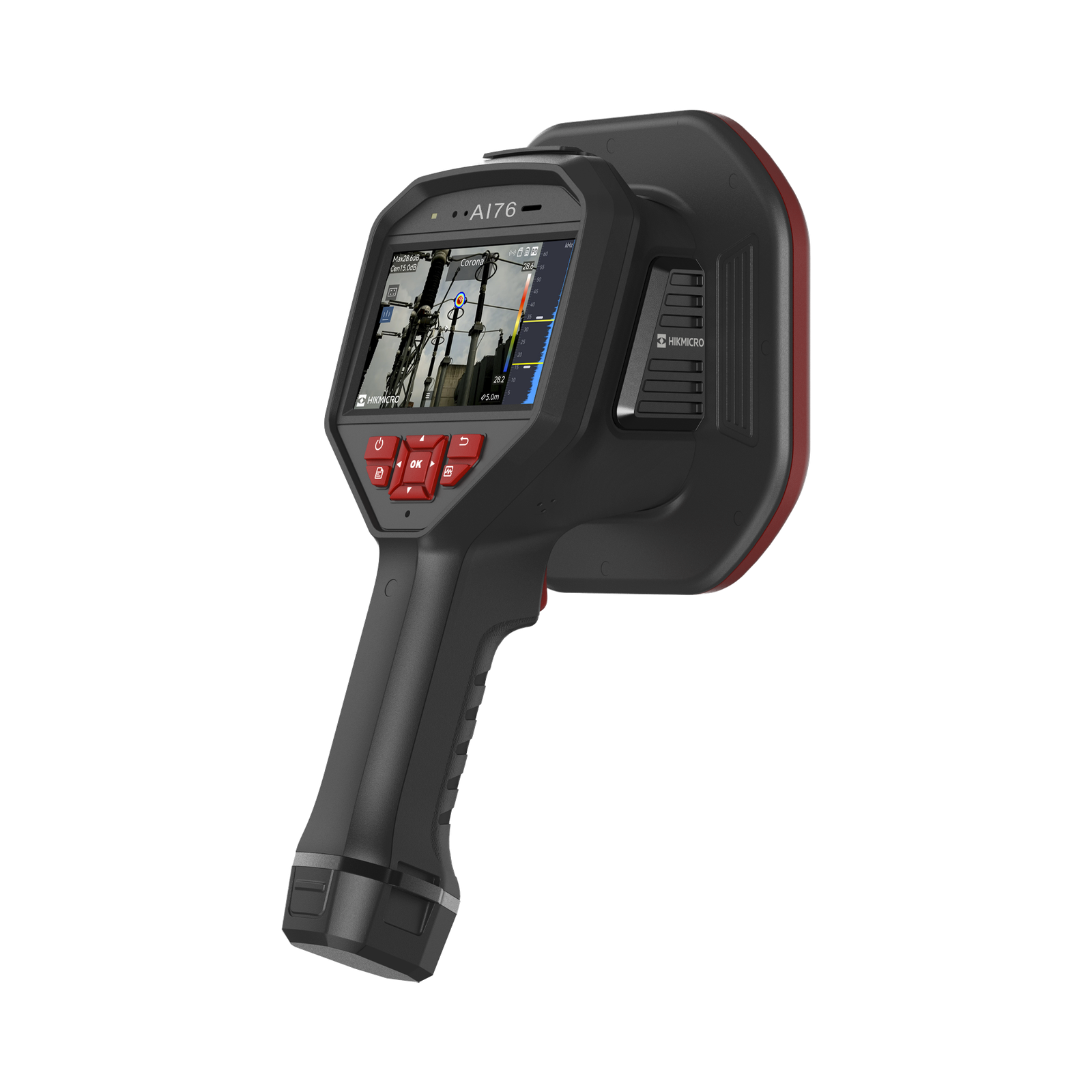

La cámara acústica AI76 de HIKMICRO es un equipo portátil que hace visible el sonido: capta ultrasonidos con 136 micrófonos y los convierte en un mapa de color superpuesto sobre la imagen real, de modo que una fuga de aire comprimido o una descarga parcial aparecen en pantalla como una mancha brillante. Está pensada para mantenimiento industrial, plantas de proceso, subestaciones y equipos de eficiencia energética que necesitan localizar el problema sin detener la operación.
Qué resuelve la cámara acústica AI76 en planta
Encontrar una fuga de aire comprimido con agua jabonosa o de oído exige parar la línea y acercarse al punto. La cámara acústica AI76 trabaja a distancia y con la planta funcionando: apuntas, y en la pantalla táctil de 4.3″ ves de dónde sale el ultrasonido. Su ancho de banda ajustable de 0 a 96 kHz permite filtrar el ruido de fondo de la planta y quedarse solo con la firma acústica de la fuga, que es justo lo que un detector de gas convencional no puede hacer a metros de distancia.
Especificaciones verificadas
- Micrófonos: 136 MEMS de bajo ruido en arreglo
- Ancho de banda: 0 kHz a 96 kHz, ajustable
- Resolución de imagen acústica: 800 × 480
- Pantalla: táctil LCD de 4.3″ (10.9 cm), 800 × 480
- Cámara visual integrada: 5 MP
- Distancia de detección: desde 0.3 m y hasta ~100 m según HIKMICRO, variable según el entorno y el tamaño de la fuga
- Almacenamiento: microSD, hasta ~18,000 imágenes JPEG
- Conectividad: Wi-Fi 802.11 b/g/n
- Autonomía: hasta 2 horas por batería, con baterías intercambiables
- Protección: IP54
- Modelo / marca: HM-AP5DN-W/W-AI76 · HIKMICRO
- Garantía: 3 años
Fugas de aire comprimido: el caso que se paga solo
El aire comprimido es de las utilidades más caras de una planta y, en instalaciones sin programa de detección, una parte relevante del caudal se pierde en fugas. El atractivo de la cámara acústica AI76 es que convierte una auditoría de fugas en un recorrido de unas horas en lugar de un paro programado: se camina la línea, se marcan los puntos y se exporta el reporte con la imagen como evidencia para justificar la reparación ante mantenimiento o finanzas.
Descargas parciales en instalaciones eléctricas
El mismo principio aplica en media y alta tensión. Las descargas parciales (efecto corona, partículas, descargas flotantes) emiten ultrasonido antes de derivar en falla. Inspeccionar tableros, aisladores y líneas con la cámara acústica AI76 desde una distancia segura permite priorizar mantenimiento sobre evidencia y no sobre calendario.
Para quién no es este equipo
Conviene decirlo claro: la cámara acústica AI76 localiza la fuga, no mide concentración de gas. No sustituye a un detector de gas ni a un explosímetro para atmósferas peligrosas, y no reemplaza una cámara termográfica para problemas térmicos. Tampoco es un equipo de consumo: su valor aparece cuando hay una red de aire comprimido o una instalación eléctrica lo bastante grande como para que las pérdidas se noten en el recibo. Para diagnóstico térmico complementario, HIKMICRO ofrece la MINI R3, compatible con esta misma línea.
Preguntas frecuentes sobre la cámara acústica AI76
¿Qué diferencia hay entre la AI76 y la AI56?
La AI76 monta 136 micrófonos y la AI56 monta 64. Más micrófonos significan mayor sensibilidad y mejor resolución espacial, es decir, detectar fugas más pequeñas o a mayor distancia.
¿Detecta cualquier tipo de gas?
Detecta la fuga por el ultrasonido que genera el gas al escapar a presión, no por su composición química. Por eso funciona con aire comprimido y con gases a presión en general, pero no identifica de qué gas se trata ni mide su concentración.
¿Se puede usar con la planta operando?
Sí. Ese es justamente su propósito: el filtro de banda de 0 a 96 kHz separa la firma de la fuga del ruido de maquinaria, así que no se requiere paro de producción.
¿Genera reportes?
Sí. Las capturas se almacenan en microSD y se procesan en el software Analyzer de HIKMICRO para exportar reportes con la imagen acústica como evidencia.
¿Sirve para inspección eléctrica?
Sí, para localizar descargas parciales por su emisión ultrasónica desde una distancia segura. No mide temperatura; para eso se usa una cámara termográfica.
¿Es resistente a polvo y agua?
Tiene grado IP54: protegida contra polvo y contra salpicaduras de agua, adecuada para planta, pero no para inmersión ni lavado a presión.
Puedes consultar la documentación oficial de HIKMICRO sobre imagen acústica aplicada a fugas de aire comprimido para el detalle técnico del fabricante, y ver el resto del catálogo en Cámaras Industriales.
