Características Principales
- Regulador de voltaje de salida 10 V
- Corriente de salida de hasta 1 ampere

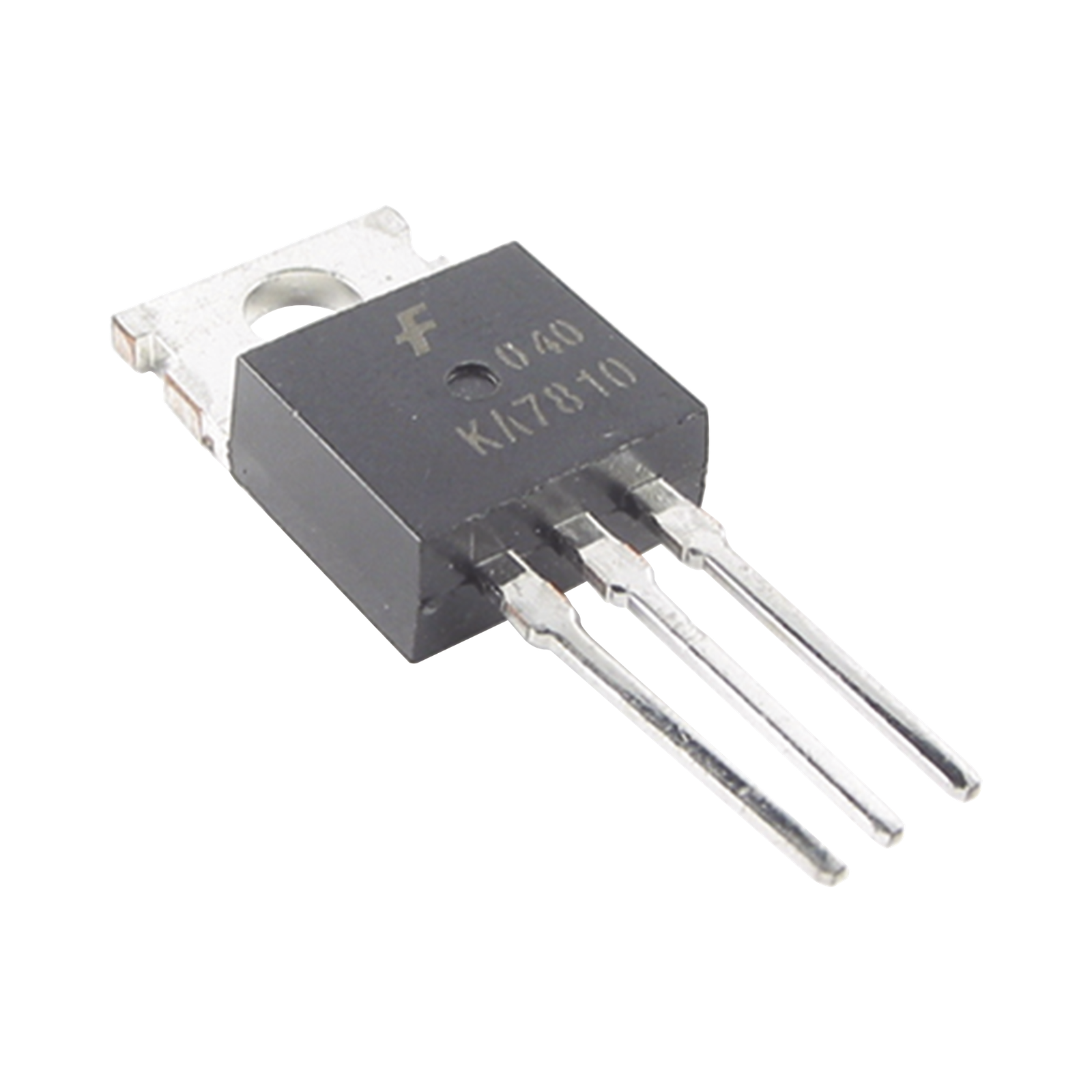

- Montaje en encapsulado TO-220
- Protección contra sobrecarga térmica
- Protección contra cortocircuitos
- Protección del Área operativa segura del transistor de salida
Especificaciones Técnicas
- Voltaje de salida: 9.5 a 10.5 V (5 mA a 1 A, P ?15 W)
- Regulación de línea: 10-200 mV (VI = 12.5 V a 25 V)
- Regulación de carga: 12-400 mV (IO = 5 mA a 1.5 A)
- Corriente en reposo: 5.1-8.0 mA
- Tensión de dropout: 2 V (IO = 1 A)
- Protección contra cortocircuito: 250 mA
- Corriente pico: 2.2 A
Aplicaciones
- Sistemas de cámaras de seguridad
- Videoporteros electrónicos
- Monitores de video
- Dispositivos audiovisuales
- Equipos de vigilancia
Características de Diseño
- Regulación interna de corriente
- Protección térmica con apagado automático
- Área operativa segura (SOA) del transistor
- Diseño primario como regulador de voltaje fijo
- Posibilidad de uso con componentes externos para voltajes y corrientes ajustables
