Características Principales
- Voltaje de Operación: 220/380 Vca
- Capacidad: 200 KA
- Fases: 3
- Hilos: 5
- Gabinete: NEMA 4
- Dimensiones: 30 x 20 x 12 cm
Modos de Protección
- Línea-Neutro (L-N)
- Línea-Tierra (L-G)
- Neutro-Tierra (N-G)
- Línea-Línea (L-L) (Bajo Pedido)
Diagnóstico de Operación
- LED en VERDE = PROTEGIDO
- LED en ROJO = DESPROTEGIDO
- LED apagado = DESCONECTADO. Reemplazar el módulo del supresor después de revisar voltaje de línea y diagrama de instalación.
Descripción Técnica

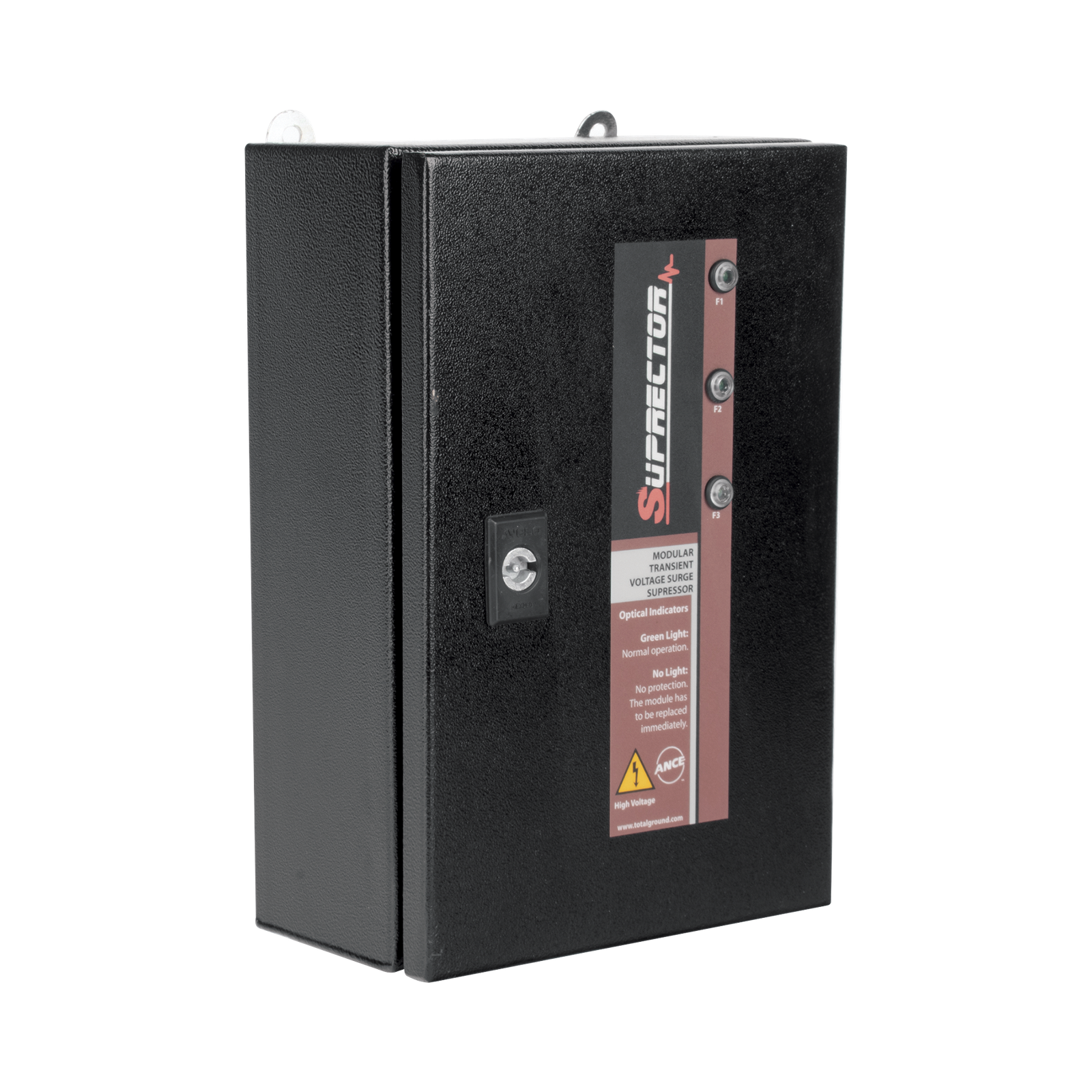

Los supresores de transientes SUPRECTOR clase C están diseñados para brindar la mejor protección a tableros principales, especialmente a los de carga crítica. Cuentan con tecnología híbrida que incluye varistores de distintas capacidades acordes a las diferentes necesidades de protección. Los varistores integran un fusible térmico de alta precisión que en caso de sobrecorriente abre el circuito, evitando desprendimiento de llama e impedir que el varistor quede en corto. Ofrecen protección modular para fácil reemplazo, reparación y crecimiento. Incluyen circuito de seguimiento de onda para filtrar ruido generado por corte de voltaje transitorio.
Aplicaciones
Los supresores clase C están diseñados para brindar protección en tableros principales o de distribución.
Recomendación de Uso
Selección de Supresor Clase C
Dimensiones
