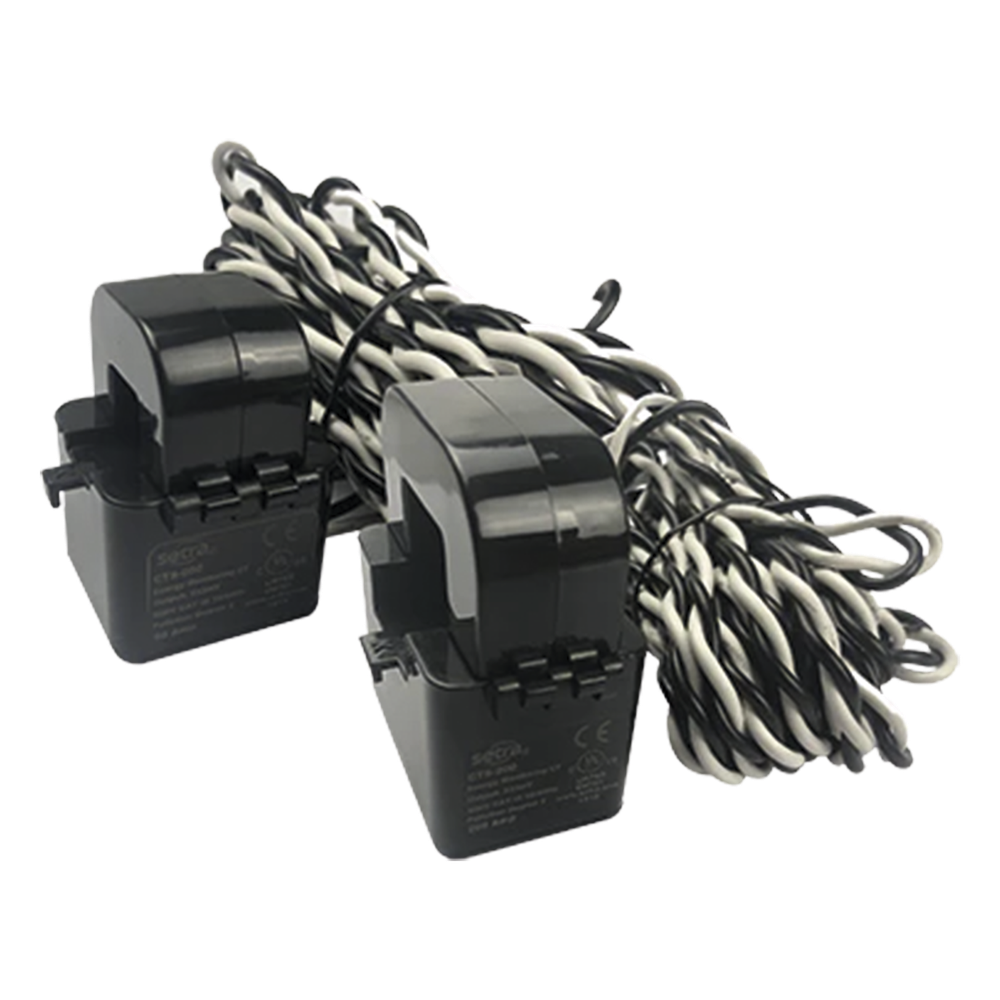

El transformador de corriente split-core tipo bisagra está diseñado para medir corriente eléctrica en aplicaciones de monitoreo de energía y automatización de edificios (BMS) sin requerir la desconexión del conductor durante la instalación. Convierte la corriente principal en una señal de bajo voltaje de 0.333 V que puede integrarse directamente a medidores, controladores o sistemas de adquisición de datos. Su construcción de núcleo dividido permite montaje rápido tipo retrofit sobre líneas energizadas en tableros eléctricos, reduciendo el tiempo de inactividad en instalaciones operativas. Ofrece precisión de 0.5% con rango de medición de 0.1 a 100 A y está clasificado para operación en circuitos de hasta 600 VAC Categoría III.
Características Generales
- Núcleo dividido tipo bisagra, instalación sin desconectar el conductor
- Apertura de 12 mm (0.472 in) para el paso del cable
- Corriente nominal de 50 A, rango de medición de 0.1 a 100 A
- Salida de 333 mV a corriente nominal
- Precisión de 0.5%
- Frecuencia de trabajo de 50/60 Hz
- Voltaje de trabajo de 600 VAC, Categoría III
Desempeño
- Corriente nominal: 50 A
- Rango de medición: 0.1 a 100 A
- Salida: 0.333 V a corriente nominal
- Precisión: 0.5%
- Frecuencia: 50/60 Hz
Físicas y Eléctricas
- Tipo de núcleo: Split-core bisagra
- Apertura: 12 mm (0.472 in)
- Voltaje máximo de trabajo: 600 VAC CAT III
Contenido del Paquete
- Transformador de corriente CTS050
- Instalación sin interrumpir el servicio en conductores energizados
- Salida de bajo voltaje 333 mV compatible con medidores y controladores BMS
- Precisión de clase 0.5% para medición confiable de consumo energético
- Rango extendido de 0.1 a 100 A cubre arranque y sobrecarga del equipo
- Apertura de 12 mm compatible con cables de calibre medio en tableros
- Clasificación 600 VAC CAT III para aplicaciones en distribución eléctrica
